您當前的位置:首頁 / 產品展示 / 91成人香蕉视频 / 氣動活塞91成人香蕉视频
所屬分類： 91成人香蕉视频

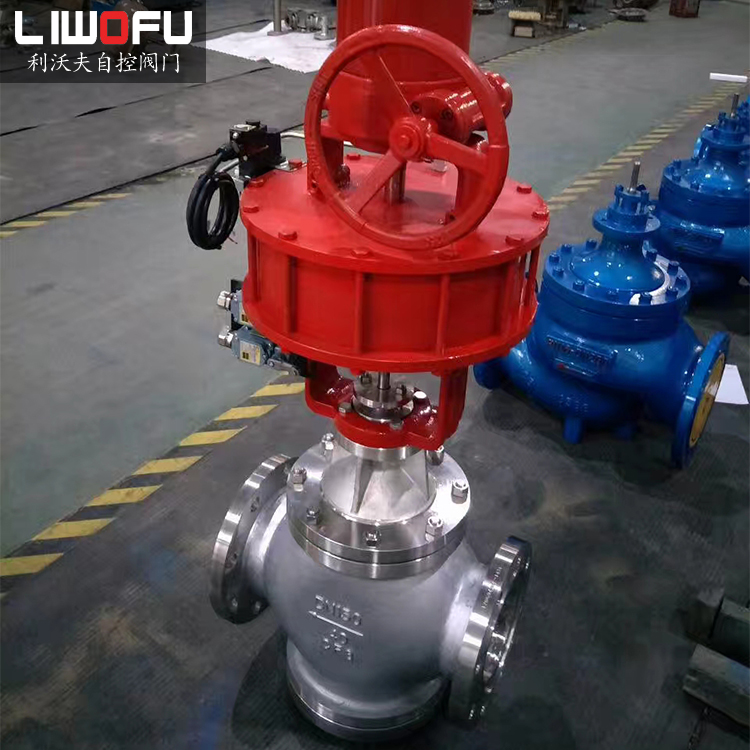

氣動活塞91成人香蕉视频由氣動活塞執行器和直行程調節機構組成，中心形成在支架側麵。氣動活塞91成人香蕉视频根據調節機構的形狀可分為直通式單座91成人香蕉视频（ZSQP型）、直通套筒91成人香蕉视频（ZSQM型）、三通91成人香蕉视频（ZSQN型）三種。
產品詳情
氣動活塞91成人香蕉视频是氣動單元組合設備的執行單元。接收來自調節器的信號以控製工藝管道中流體的關閉和連接或切換流道。本產品具有操作力大、創新閥體設計、流阻小、額定流量係數大、允許壓差大、密封性能優良等優點。因此，91成人香蕉视频被廣泛應用於石油、化工、冶金、電力、輕工和紡織行業製造過程的自動和遠程控製係統中。
氣動活塞91成人香蕉视频由氣動活塞執行器和直行程調節機構組成，中心形成在支架側麵。氣動活塞91成人香蕉视频根據調節機構的形狀可分為直通式單座91成人香蕉视频（ZSQP型）、直通套筒91成人香蕉视频（ZSQM型）、三通91成人香蕉视频（ZSQN型）三種。氣動活塞執行器有兩種類型：單作用（彈簧複位）和雙作用（雙進氣）。采用單作用執行機構，整機的運行方式可分為氣閉（水平管路連接）和氣開（水平管路斷開）。氣動活塞91成人香蕉视频有硬密封和軟密封兩種密封類型，適用於各種溫度和壓力。
氣動活塞91成人香蕉视频采用平衡閥芯，可以增加截止壓差。三通91成人香蕉视频采用具有三個流路口的四通閥體，特別適用於兩個流路之間的切換。
切斷機構主要技術參數
公稱壓力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量係數Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 125 | 260 | 350 | 540 |
公稱壓力MPa | 1.6；4.0；6.4 | ||||||||||
行程mm | 10 | 16 | 25 | 30 | 40 | 60 | |||||
流量特性 | 快開 | ||||||||||
介質溫度℃ | 軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型） | ||||||||||
| 法蘭尺寸、型式 | PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 | ||||||||||
閥體材質 | ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti | ||||||||||
閥座、閥芯材質 | 1Cr18NI9；0Cr18Ni12Mo2Ti | ||||||||||
上閥蓋型式 | 普通式（常溫型）；熱片式（中溫型） | ||||||||||
注可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。
執行機構主要技術參數與切斷機構匹配關係
公稱通徑mm | 執行機構型號 | 氣缸直徑mm | 行程mm | 進氣孔螺紋 | 備注 | |||
常溫型 | 中溫型 | 常溫型 | 中溫型 | 常溫型 | 中溫型 | ZSP：單作用 ZSP：雙作用 | ||
20 | ZSPA B-1 | ZSPA B-1 ZSN-1 | 150 | 150 | 10 | M16×1.5 | M16×1.5 | |
25 | ||||||||
40 | ZSPA B-2 ZSN-1 | 200 | 16 | |||||
50 | ||||||||
65 | ZSPA B-2 | ZSPA B-3 ZSN-2 | 200 | 300 | 25 | M20×1.5 | ||
80 | ||||||||
100 | 30 | |||||||
150 | ZSPA B-3 | ZSPA B-4 ZSN-3 | 300 | 400 | 40 | M20×1.5 | M24×2 | |
200 | 60 | |||||||
性能指標
公稱壓力mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||
閥座直徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
軟密封泄漏量 | 水試 △P=△Pmax mlmin | 0 | ||||||||||
氣試 △P=0.35MPa 氣泡數/min | 1 | 1 | 2 | 3 | 4 | 6 | 11 | 18 | 27 | 45 | ||
硬密封泄漏量 | 水試MPa | 4.0 | 3.0 | |||||||||
ml/min | 0.24 | 0.30 | 0.38 | 0.48 | 0.60 | 0.78 | 0.96 | 1.2 | 1.125 | 1.35 | 1.8 | |
氣試 △P=0.35MPa ml/min | 23.3 | 29.2 | 37.3 | 46.7 | 58 | 75.8 | 93.3 | 116.7 | 145.8 | 175 | 233.3 | |
切斷時間S | 0.5 | 1 | 1.5 | 2 | 3 | 4 | ||||||
額定行程偏差% | ±6 | |||||||||||
允許壓差
公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||
氣缸直徑mm | 150 | 200 | 300 | 400 | |||||||||
氣 源 壓 力 KPa | 500 | 允 許 壓 差 | 整機 氣關式 | 流開 | 4.0 | 4.0 | 2.6 | 2.2 | 3.8 | 2.6 | 2.0 | 1.95 | 1.59 |
流關 | 4.0 | 4.0 | 4.0 | 3.1 | 3.1 | 3.2 | 1.6 | 2.0 | 1.63 | ||||
整機氣開式 | 流開 | 4.0 | 3.0 | 2.1 | 1.7 | 1.7 | 1.1 | 0.9 | 0.52 | 0.43 | |||
流關 | 4.0 | 4.0 | 4.0 | 4.0 | 4.0 | 3.6 | 2.7 | 3.4 | 2.2 | ||||
外形尺寸
公稱通徑DN | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||
L | PN MPa | 1.6 | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 500 | 635 |
4.0 | 650 | ||||||||||
6.4 | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 520 | 650 | ||
H | 65 | 70 | 85 | 90 | 100 | 105 | 125 | 170 | 205 | ||
不帶手輪 | H1 | 常溫型 | 445 | 455 | 485 | 485 | 605 | 605 | 620 | 962 | 988 |
中溫型 | 596 | 606 | 636 | 636 | 770 | 770 | 785 | 1178 | 1226 | ||
帶手輪 | H1 | 常溫型 | 630 | 640 | 670 | 670 | 790 | 790 | 805 | 1087 | 1113 |
中溫型 | 781 | 791 | 821 | 821 | 955 | 955 | 970 | 1303 | 1351 | ||
H2 | 160 | 160 | 160 | 160 | 160 | 160 | 270 | 270 | 270 | ||
H3 | 220 | 220 | 220 | 220 | 220 | 220 | 390 | 390 | 390 | ||
